El cálculo de asientos y la determinación de cargas admisibles en cimentaciones superficiales constituye uno de los procesos más sensibles dentro del diseño geotécnico. A pesar de apoyarse en formulaciones bien establecidas, su aplicación práctica presenta una elevada dependencia del criterio del ingeniero, de la calidad de los datos disponibles y de la consistencia del entorno de cálculo.
En la actualidad, gran parte de estos análisis se implementan mediante hojas de cálculo o software comercial, lo que introduce variabilidad en la trazabilidad de hipótesis y limita la estandarización de los procedimientos, especialmente cuando se trabaja bajo el marco del Eurocódigo 7.
En este contexto, la inteligencia artificial no introduce un nuevo modelo geotécnico, sino una nueva forma de estructurar, automatizar y controlar el proceso de cálculo.
1. Contexto

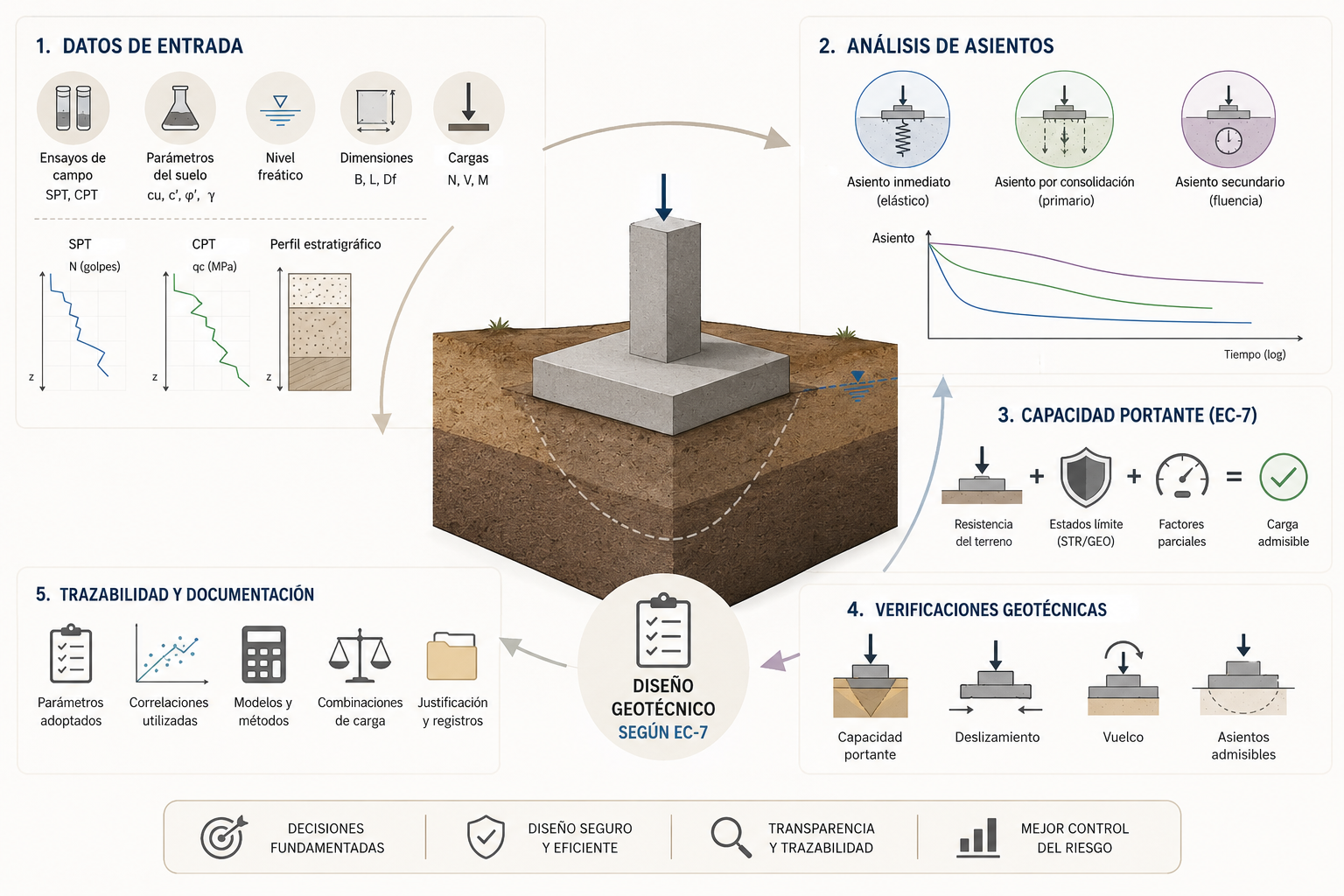

El diseño de cimentaciones superficiales exige verificar tanto la capacidad portante del terreno como los asientos previstos durante la vida útil de la estructura. Aunque el Eurocódigo 7 proporciona un marco de cálculo basado en estados límite y factores parciales, deja margen al criterio del ingeniero en aspectos como la selección de parámetros geotécnicos, las correlaciones empleadas o los modelos de deformación adoptados.
La evaluación de los asientos añade un nivel adicional de complejidad, ya que pueden intervenir distintos mecanismos, como el asiento inmediato, la consolidación primaria o secundaria (fluencia). Su estimación depende de modelos específicos y de parámetros obtenidos a partir de ensayos como SPT, CPT o edométricos, así como de correlaciones empíricas.
Como resultado, se trata de un proceso técnicamente consolidado, pero que en la práctica suele estar distribuido entre diferentes herramientas, hipótesis y criterios de cálculo, dificultando la estandarización y mejora en los entregables.
2. Situación actual

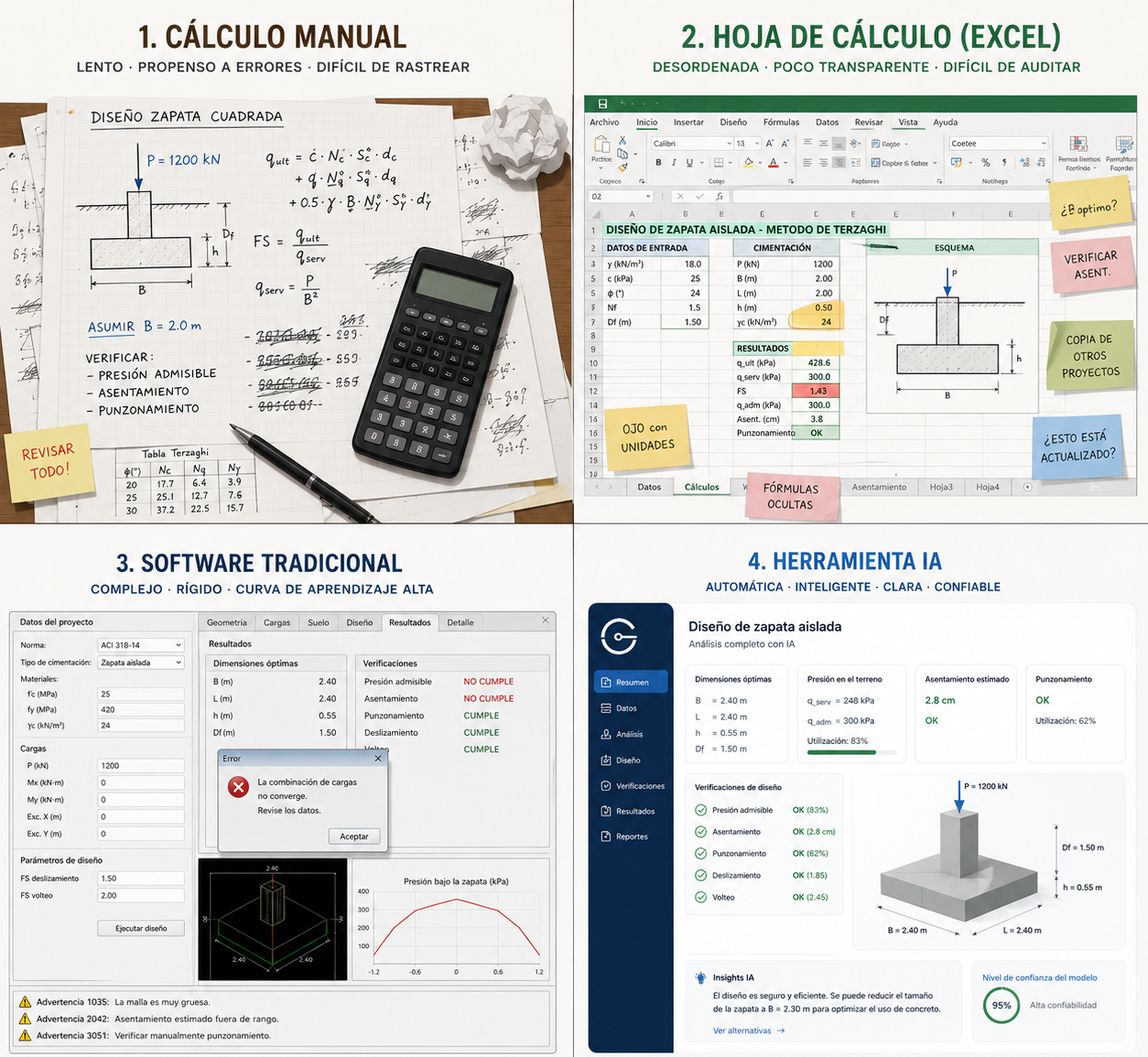

En la práctica profesional, el cálculo de cimentaciones superficiales se apoya en tres aproximaciones principales:
Hojas de cálculo
Las hojas de cálculo siguen siendo la herramienta más utilizada en consultoría geotécnica debido a su flexibilidad y facilidad de adaptación a distintos proyectos. Sin embargo, su uso también presenta limitaciones relevantes, como la escasa trazabilidad de las hipótesis adoptadas, la dificultad para estandarizar criterios entre equipos o proyectos y una mayor exposición a errores difíciles de detectar en cadenas de cálculo complejas. Además, la integración automática de requisitos normativos suele ser limitada, lo que obliga a realizar verificaciones adicionales de forma manual.
Software comercial geotécnico
Las herramientas comerciales especializadas, como los programas de elementos finitos o los módulos específicos para cimentaciones, proporcionan capacidades avanzadas de análisis y modelización. No obstante, suelen funcionar como sistemas cerrados que limitan la personalización de criterios normativos o metodologías de cálculo. Además, en determinados casos reducen la transparencia del proceso de cálculo, dificultando la revisión detallada de las hipótesis empleadas, y requieren licencias específicas junto con un periodo de formación para su uso eficiente.
Cálculo manual
El cálculo manual continúa utilizándose en fases preliminares de diseño o como herramienta de contraste y validación de resultados. Su principal ventaja es la elevada trazabilidad conceptual, ya que permite al ingeniero seguir de forma directa cada hipótesis y etapa del proceso de cálculo. Sin embargo, presenta un bajo nivel de automatización y una capacidad limitada para gestionar múltiples escenarios o iteraciones de diseño.
En este escenario, la inteligencia artificial introduce un cambio relevante: la posibilidad de construir herramientas propias de cálculo, adaptadas al criterio del ingeniero, sin depender de entornos cerrados ni de programación avanzada.
3. Análisis técnico
El cálculo de asientos y cargas admisibles en cimentaciones superficiales requiere integrar una gran cantidad de variables geotécnicas y geométricas. Entre las más habituales se encuentran los módulos de deformación del terreno (Es, Eoed o Eu), los parámetros resistentes (cu, c' y φ'), los resultados obtenidos en ensayos de campo como SPT y CPT, así como factores condicionantes como el nivel freático, el peso unitario del suelo o las dimensiones de la cimentación. La selección de estos parámetros tiene una influencia directa sobre el comportamiento previsto de la cimentación y, por tanto, sobre las decisiones de diseño.
Desde el punto de vista deformacional, el análisis suele considerar diferentes mecanismos de asiento. Dependiendo de las características del terreno, puede ser necesario evaluar el asiento inmediato asociado a la respuesta elástica del suelo, el asiento por consolidación derivado de la disipación de presiones intersticiales o incluso los asientos secundarios vinculados a fenómenos de fluencia. Cada uno de estos procesos requiere modelos específicos y presenta una sensibilidad distinta frente a los parámetros adoptados.
La evaluación de las cargas admisibles sigue una lógica similar. El Eurocódigo 7 establece un marco basado en estados límite y factores parciales para verificar la capacidad portante del terreno, pero la correcta aplicación de estos criterios depende de la coherencia entre las hipótesis geotécnicas, las combinaciones de carga consideradas y los parámetros de cálculo utilizados.
Precisamente, uno de los principales retos del proceso es mantener una trazabilidad adecuada de todas estas decisiones. Aspectos como la correlación utilizada para estimar un módulo deformacional, el modelo de asiento seleccionado o la combinación que gobierna el dimensionamiento pueden tener una influencia significativa en el resultado final y deben quedar claramente documentados, especialmente en proyectos complejos o sujetos a procesos de revisión técnica.
4. Aplicación desarollada
Para demostrar el potencial de este enfoque, se ha desarrollado una aplicación específica para el cálculo, diseño y verificación de cimentaciones superficiales, utilizando la inteligencia artificial como herramienta de apoyo durante su desarrollo. El cálculo y las verificaciones se basan en la Guía para el proyecto de cimentaciones en obras de carretera con Eurocódigo 7: Cimentaciones superficiales del Ministerio de Fomento de España.

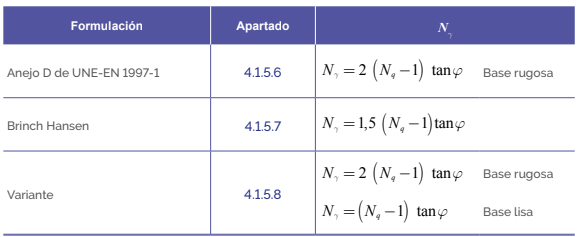

La aplicación permite realizar el cálculo de la resistencia a hundimiento de cimentaciones superficiales teniendo en cuenta las ligeras variaciones del valor del factor de capacidad de carga Nɣ, así como la estimación del asiento elástico mediante la fórmula de Steinbrenner.

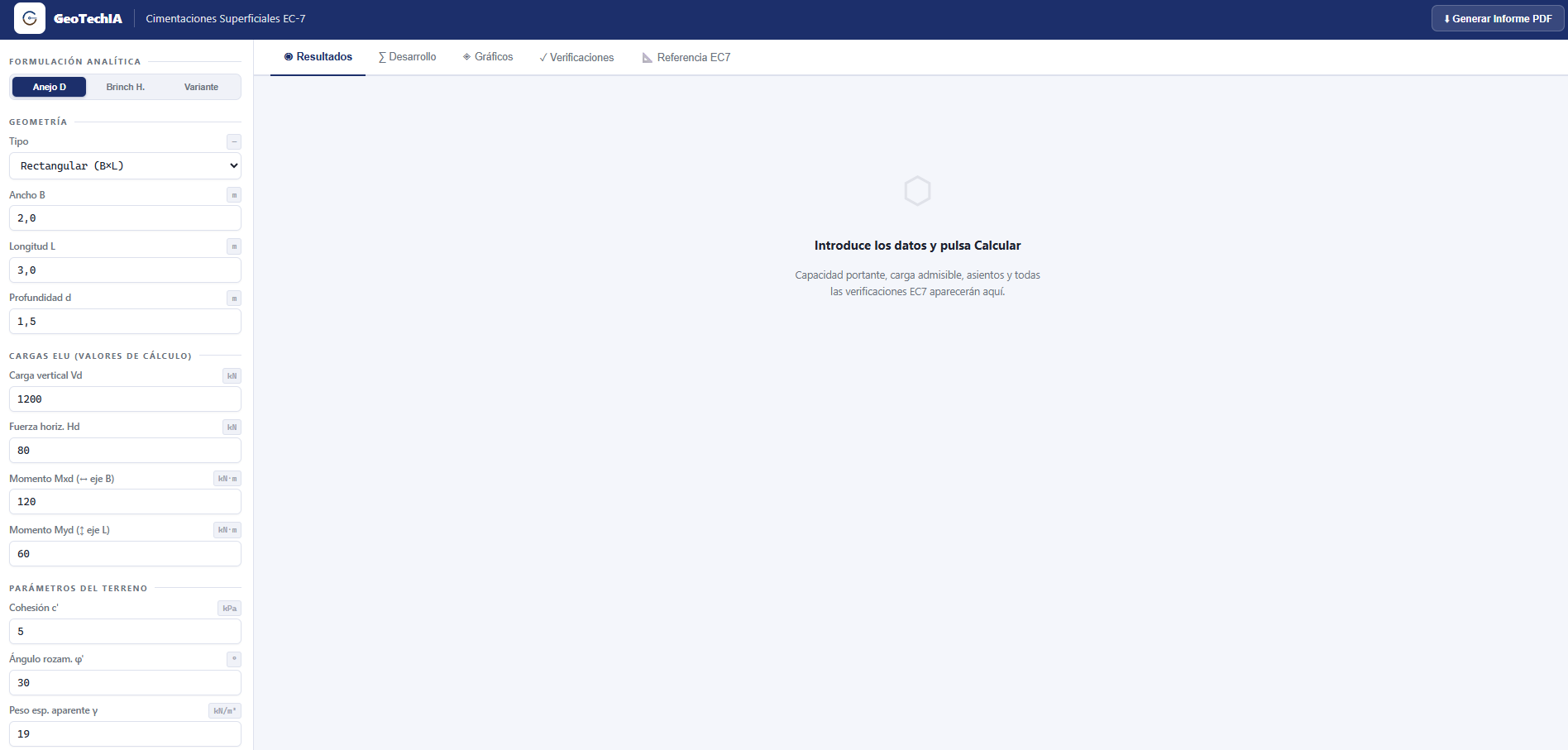

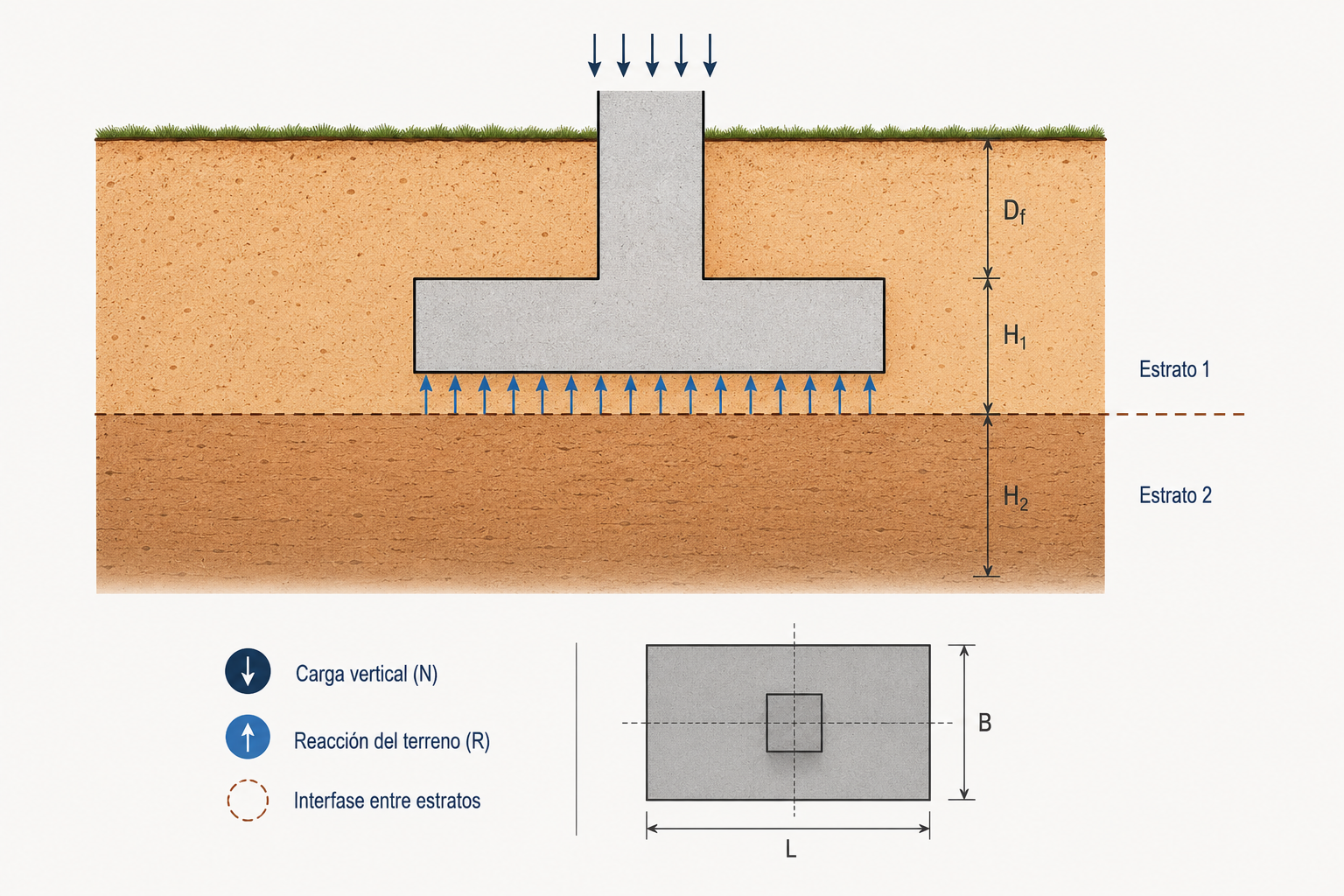

Una vez se han introducido los datos correspondientes de la cimentación, junto con los condicionantes y parámetros geotécnicos, la aplicación calcula la resistencia a hundimiento, deslizamiento, etc y efectúa las verificaciones correspondientes a este tipo de estructuras según el EC-7.

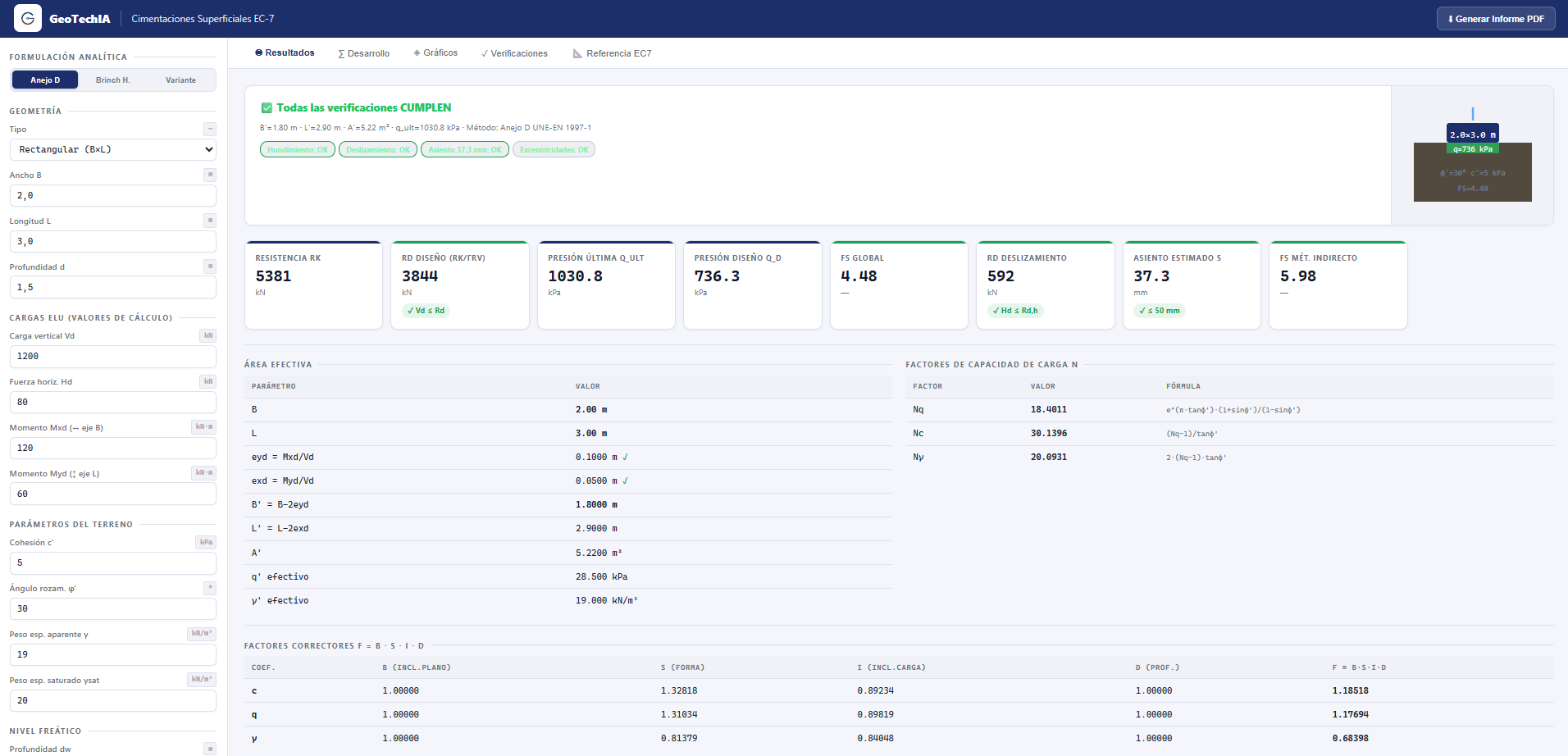

Todos los valores de los coeficientes de seguridad y resistencias, así como los parámetros derivados en el proceso de cálculo se pueden observar en la pestaña de “Resultados”.

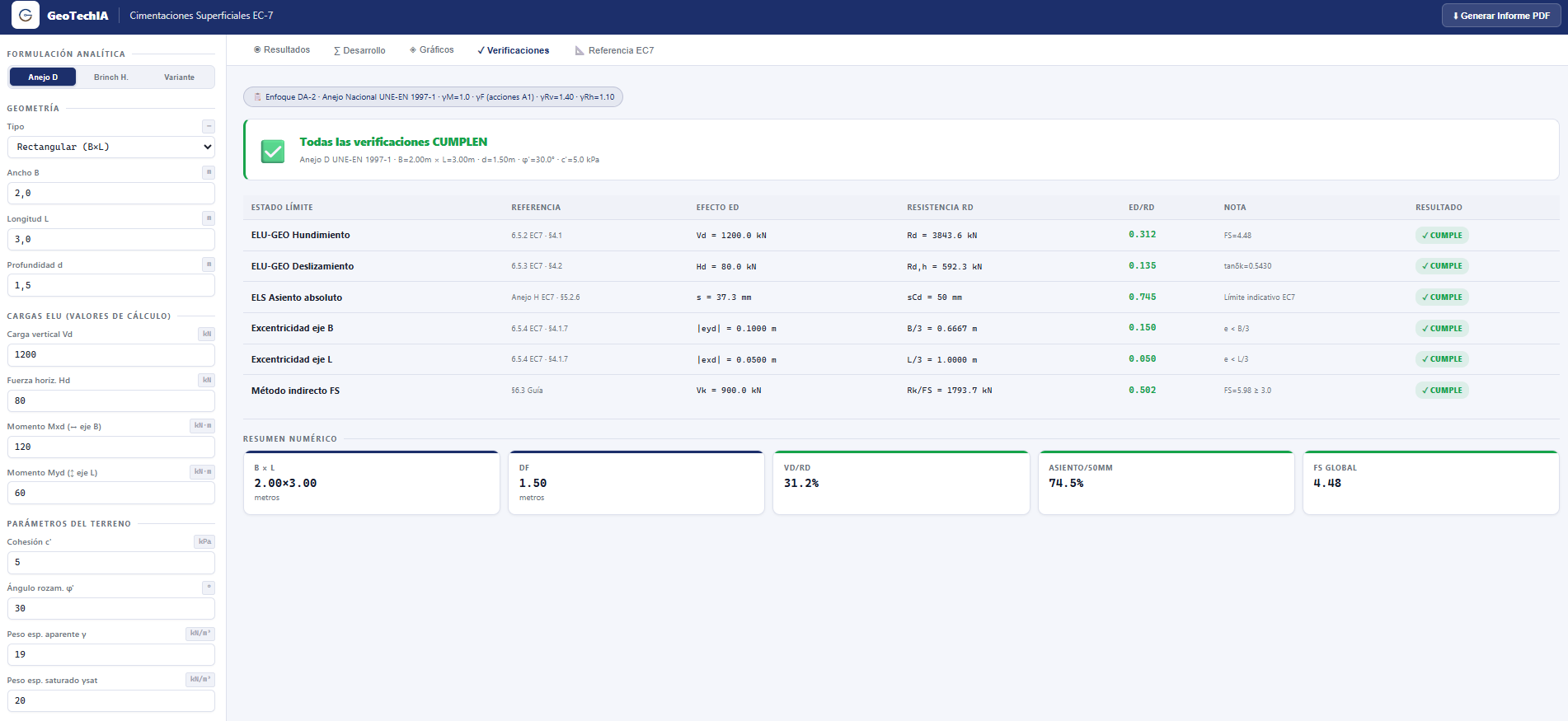

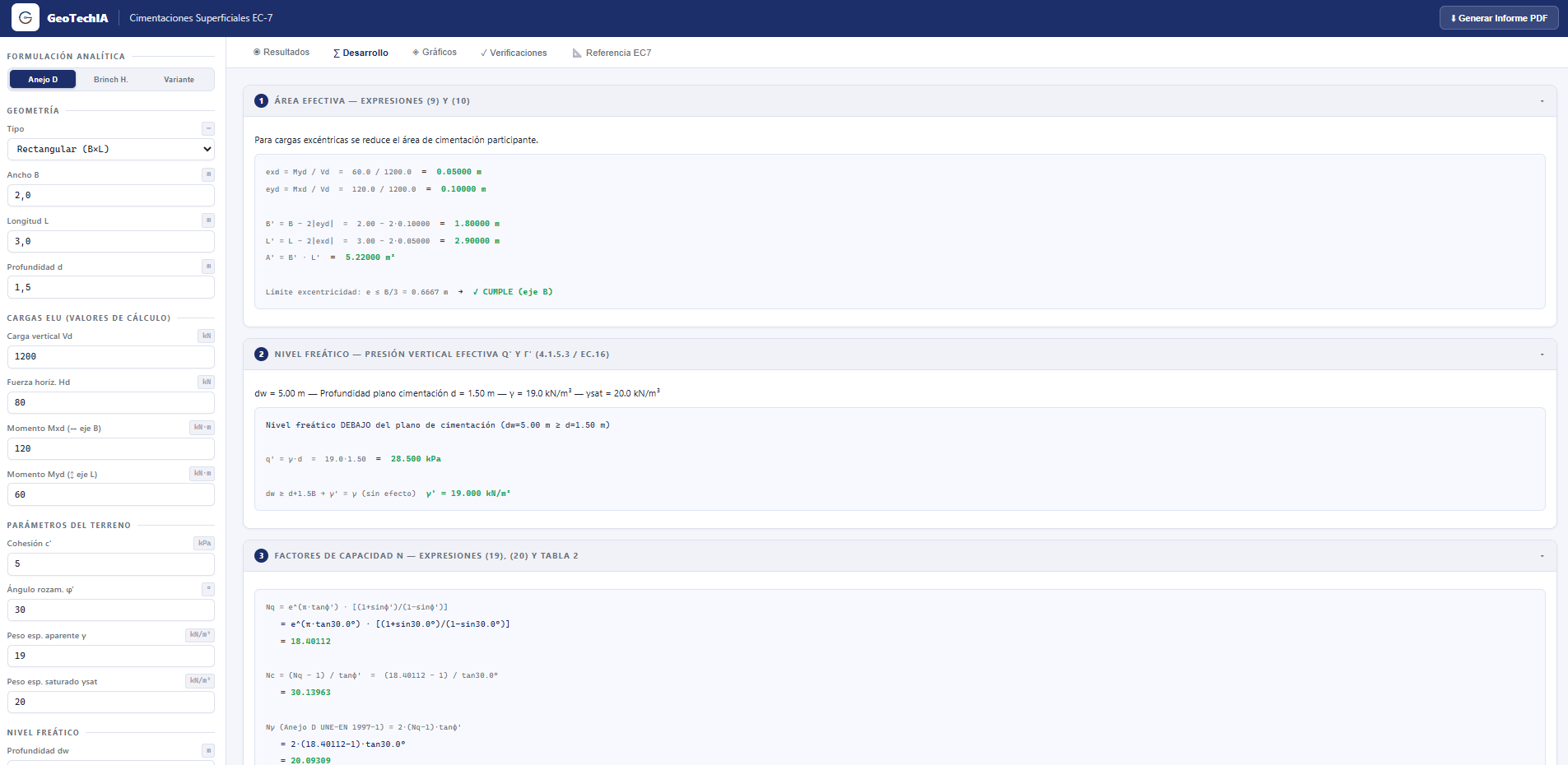

En las pestañas “Desarrollo” y “Verificaciones”, se puede realizar una inspección de los cálculos y comprobaciones realizadas para entender mejor qué requiere la cimentación para su aprobación o posibles optimizaciones con una mayor trazabilidad.

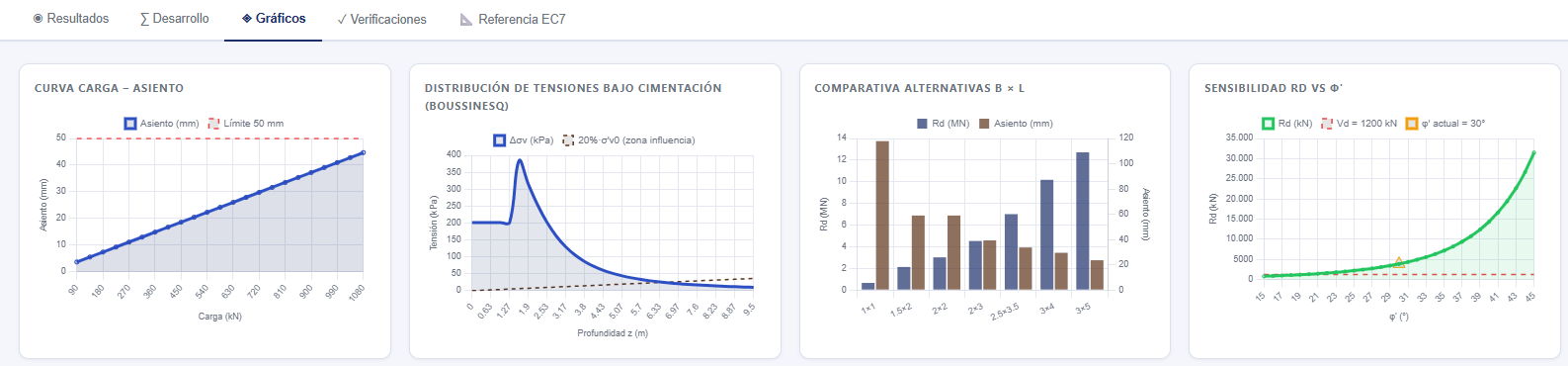

En la pestaña “Gráficos”, se encuentran una serie de figuras que pueden ayudar a localizar posibles optimizaciones o a entender mejor el comportamiento de la cimentación que se está diseñando.

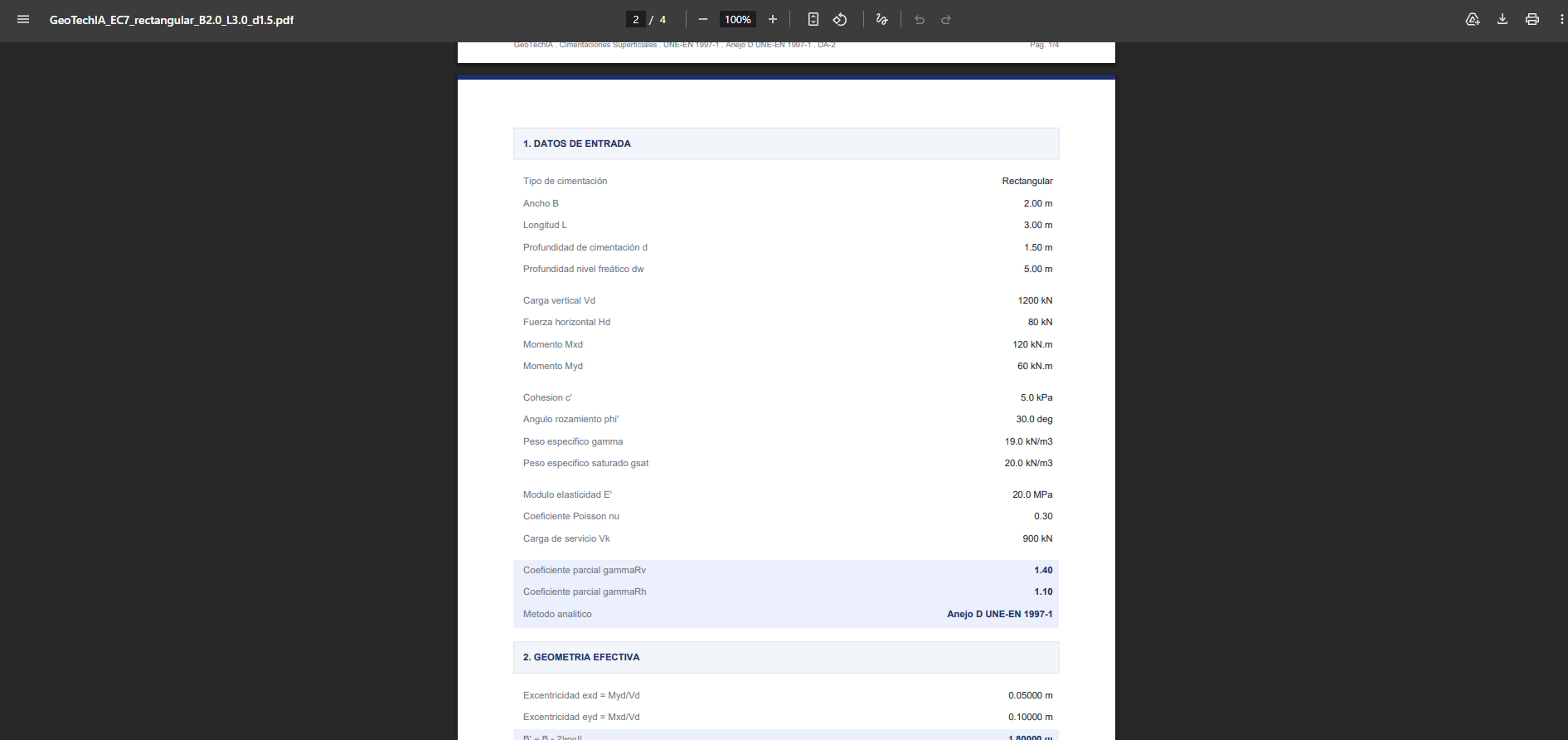

Toda la información de inputs, cálculos, parámetros derivados y verificaciones, se recoge en un informe justificativo de cálculo que puede servir como apéndice al proyecto. Este informe se puede descargar en formato PDF directamente desde el botón “Generar Informe PDF” en la esquina superior derecha.
Una de las principales ventajas de este enfoque es la facilidad con la que la aplicación puede adaptarse a nuevas necesidades o incorporar funcionalidades adicionales, puede adaptarse a todo tipo de normativas, guías técnicas de un país o necesidades específicas de un proyecto en concreto.
A su vez, se pueden incorporar otros métodos de cálculos de asientos, incluir más gráficas ilustrativas o adaptarse al formato corporativo de cualquier empresa fácilmente.
Prueba la aplicación de diseño de cimentaciones con EC-7
Disponible en versión web y en versión descargable, lo que permite a cualquier profesional acceder a ella, explorar sus funcionalidades y adaptarla a sus necesidades.
