La capacidad portante o resistencia a hundimiento constituye uno de los aspectos más importantes en el diseño de cimentaciones profundas. La correcta estimación de la resistencia por punta y por fuste condiciona directamente la longitud del pilote, su diámetro y, en consecuencia, el coste y la seguridad de la cimentación.
Actualmente existen numerosas metodologías para realizar este cálculo, basadas en ensayos SPT, CPTu, presiómetro, parámetros resistentes del terreno o correlaciones empíricas desarrolladas durante décadas de investigación. Además, el procedimiento debe adaptarse a diferentes normativas como el Eurocódigo 7, la Guía de Cimentaciones en Obras de Carretera (GCOC) o la ROM 0.5-05.
Sin embargo, aplicar correctamente todas estas metodologías no siempre resulta sencillo. La gran cantidad de correlaciones disponibles, los distintos factores de seguridad y las particularidades de cada normativa hacen que el cálculo dependa, en muchos casos, de hojas de cálculo complejas o de software difícilmente adaptable a las necesidades de cada organización.
La inteligencia artificial permite desarrollar aplicaciones capaces de integrar todos estos procedimientos dentro de un único entorno de cálculo, facilitando la automatización, la trazabilidad y la estandarización del diseño de pilotes, manteniendo siempre el criterio técnico del ingeniero.
1. Contexto
El cálculo de la capacidad portante de pilotes consiste en estimar la carga máxima que una cimentación profunda puede transmitir al terreno sin alcanzar el estado límite último.
De forma general, la resistencia total viene determinada por la contribución conjunta de la resistencia por punta y la resistencia por fuste:
Donde:
- Rb.representa la resistencia por punta.
- Rs.representa la resistencia por fuste.

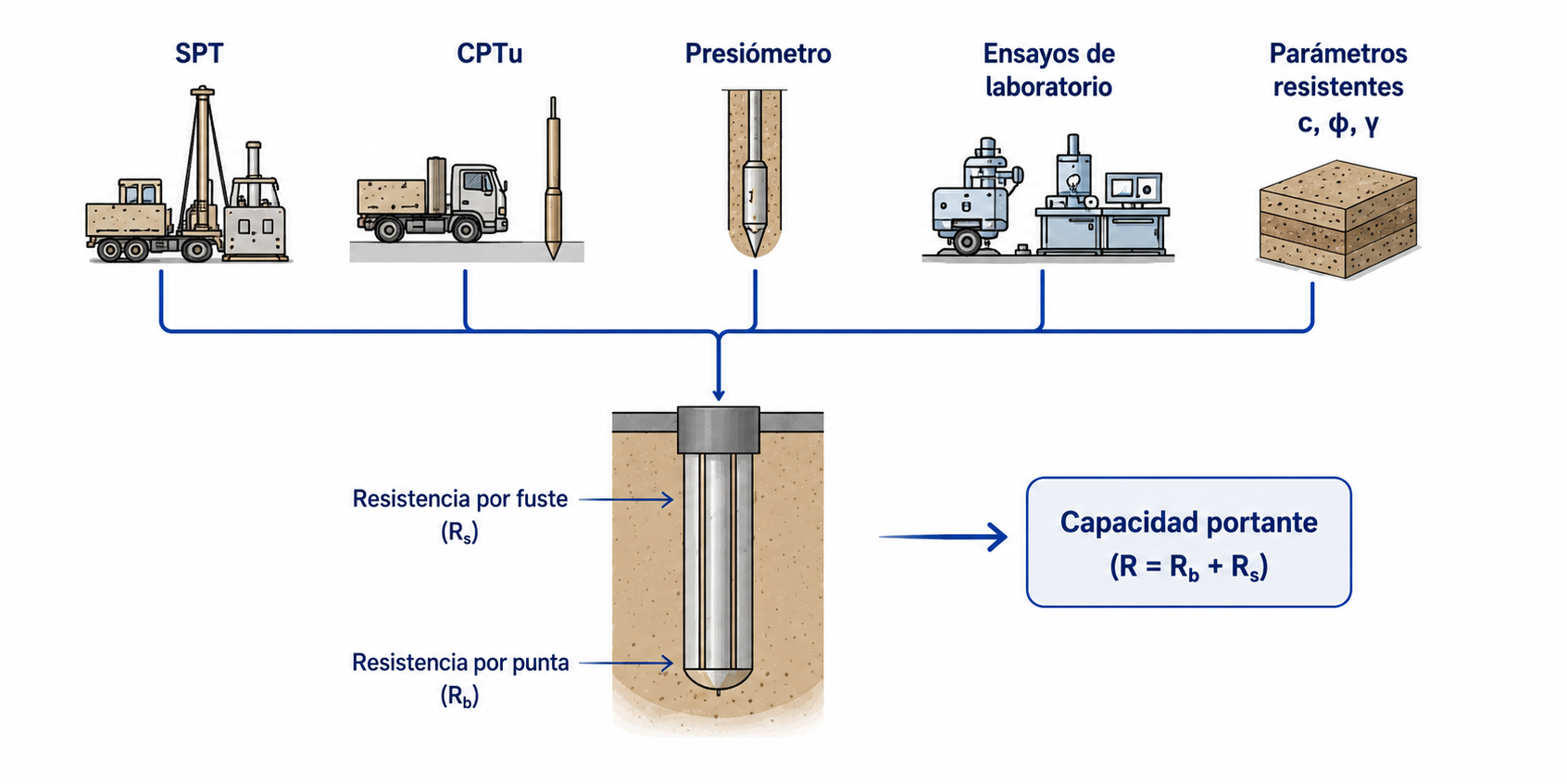

Dependiendo de la información disponible durante la campaña geotécnica y del tipo de terreno existente en la zona, esta resistencia puede estimarse mediante diferentes procedimientos:
- Ensayos SPT.
- Ensayos CPTu.
- Ensayos presiométricos.
- Cohesión no drenada.
- Parámetros resistentes.
- Ensayos SPT.
A esta diversidad de metodologías se añade la necesidad de aplicar coeficientes parciales, factores de seguridad y criterios propios de diferentes normativas.
Como consecuencia, es frecuente que una misma organización mantenga varias hojas de cálculo independientes para resolver situaciones similares, dificultando el mantenimiento y la actualización de los procedimientos de cálculo.
2. Situación actual

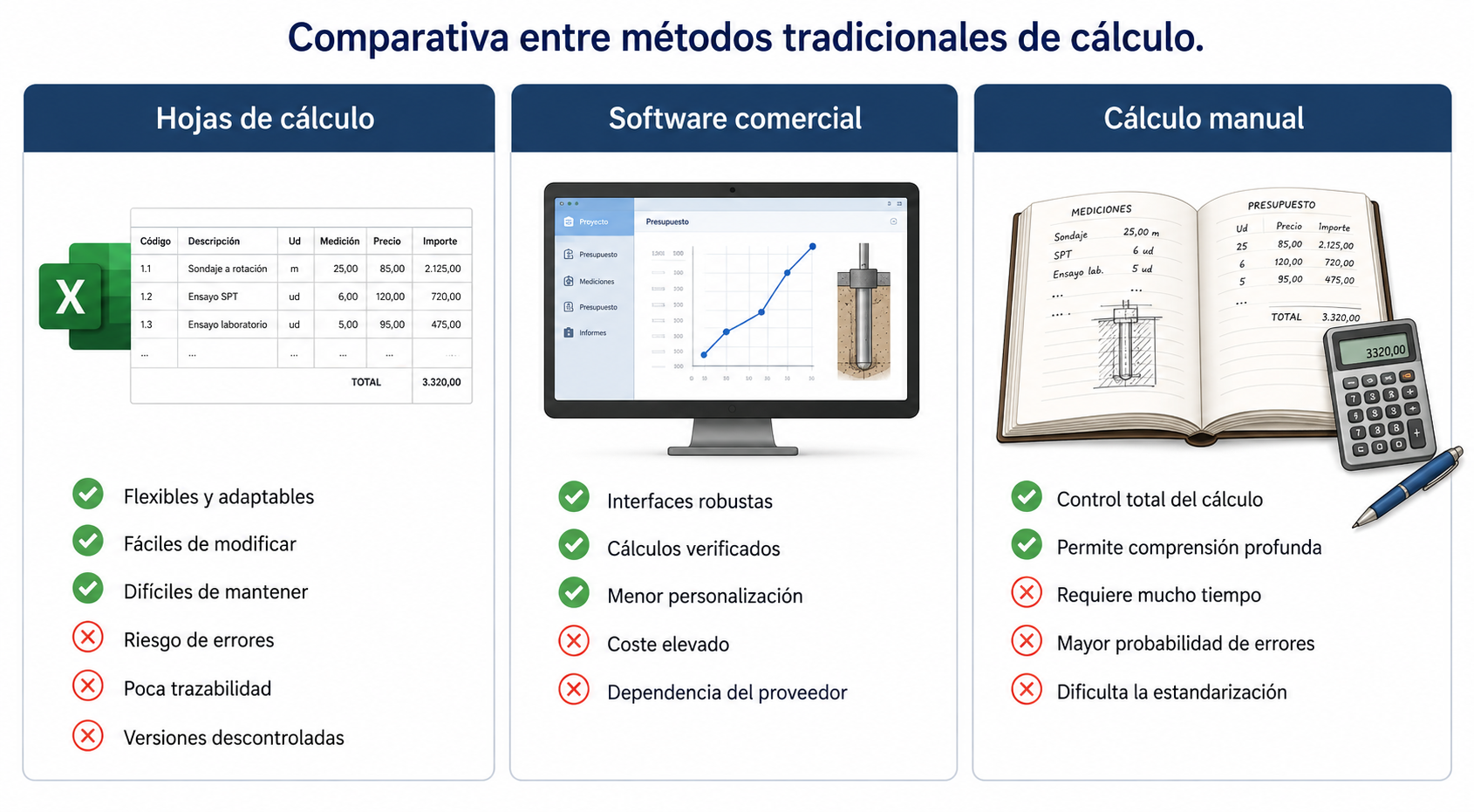

Actualmente, el cálculo de la capacidad portante de pilotes suele abordarse mediante diferentes enfoques.
Cálculo manual
En determinados proyectos, especialmente durante revisiones o comprobaciones singulares, el cálculo continúa realizándose directamente a partir de la bibliografía técnica y la normativa aplicable.
Este procedimiento permite comprender en profundidad las hipótesis adoptadas, aunque requiere un tiempo considerable y aumenta la probabilidad de cometer errores al aplicar múltiples factores de corrección.
Hojas de cálculo
Es probablemente la solución más utilizada en ingeniería geotécnica. Permiten automatizar parcialmente los cálculos, aunque con frecuencia evolucionan hasta convertirse en herramientas difíciles de mantener debido al elevado número de correlaciones, coeficientes y verificaciones incorporadas con el paso del tiempo.
La incorporación de nuevas metodologías o cambios normativos suele requerir modificar numerosas fórmulas, aumentando el riesgo de errores y la pérdida de trazabilidad.
Software comercial geotécnico
Existen aplicaciones especializadas capaces de realizar verificaciones mediante diferentes métodos de cálculo.
Estas herramientas ofrecen interfaces robustas y resultados contrastados, aunque normalmente presentan una capacidad limitada de personalización cuando se desea incorporar procedimientos internos, nuevas correlaciones o criterios propios de cada organización.
En este contexto, la inteligencia artificial facilita el desarrollo de aplicaciones capaces de integrar diferentes metodologías dentro de un único flujo de trabajo, manteniendo siempre la supervisión del ingeniero responsable.
3. Análisis técnico

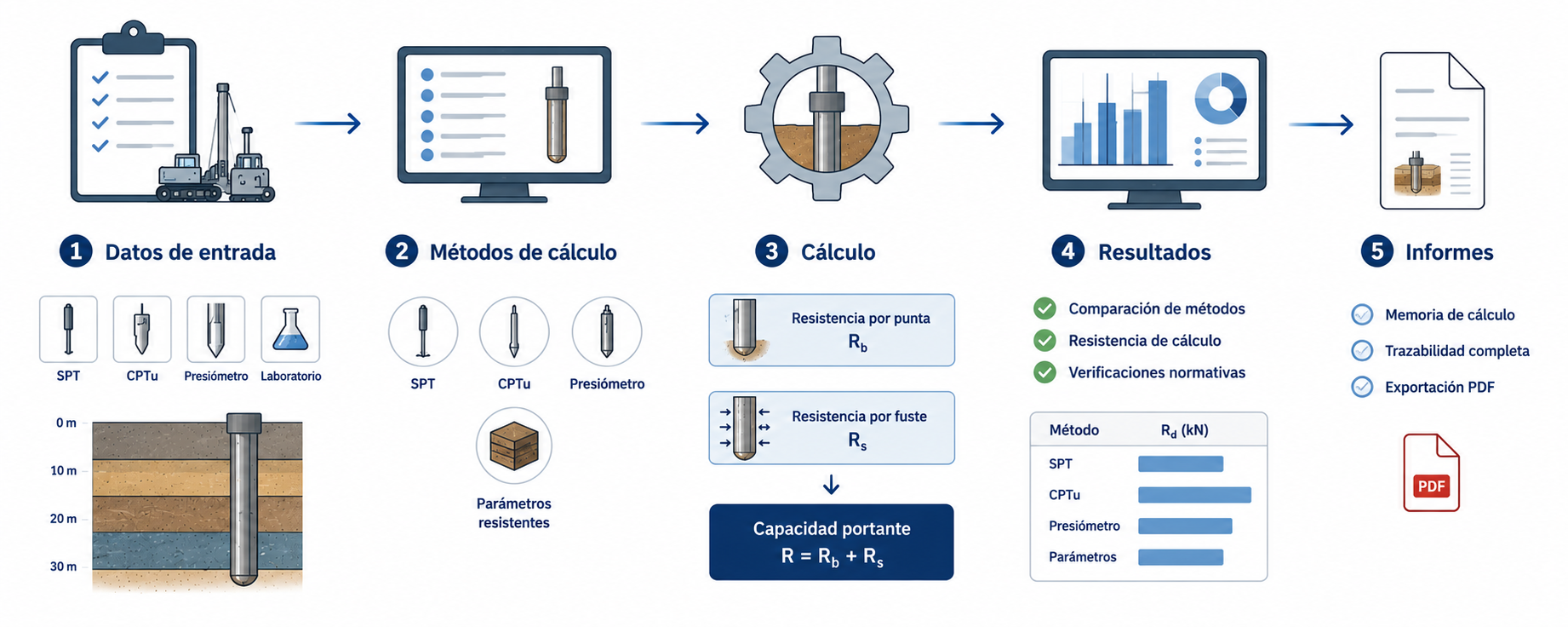

Aunque existen numerosas formulaciones para calcular la capacidad portante de pilotes, la mayor parte de ellas siguen una estructura similar.
En primer lugar, se determina la resistencia por punta utilizando los parámetros resistentes del terreno o correlaciones obtenidas a partir de ensayos in situ.
Posteriormente se calcula la resistencia movilizada por el fuste considerando las características resistentes de cada estrato atravesado por el pilote.
Finalmente, ambas contribuciones se combinan y se aplican los coeficientes establecidos por la normativa correspondiente para obtener la resistencia de cálculo.
Los modelos de inteligencia artificial permiten desarrollar aplicaciones capaces de automatizar completamente este flujo de trabajo.
Entre las funcionalidades que pueden incorporarse destacan:
- Importación automática de perfiles geotécnicos.
- Cálculo mediante métodos basados en SPT.
- Cálculo mediante correlaciones CPTu.
- Métodos basados en cohesión y ángulo de rozamiento.
- Métodos presiométricos.
- Aplicación automática de coeficientes de seguridad de distintas normativas.
- Comparación simultánea entre diferentes metodologías.
- Generación automática de informes en PDF.
De esta forma, el ingeniero puede evaluar diferentes alternativas de diseño de forma inmediata, reduciendo el tiempo dedicado a tareas repetitivas y aumentando la consistencia de los resultados.
4. Ejemplo práctico de aplicación
Como ejemplo de este enfoque se ha desarrollado una aplicación específica para el cálculo de la capacidad portante de pilotes mediante inteligencia artificial.

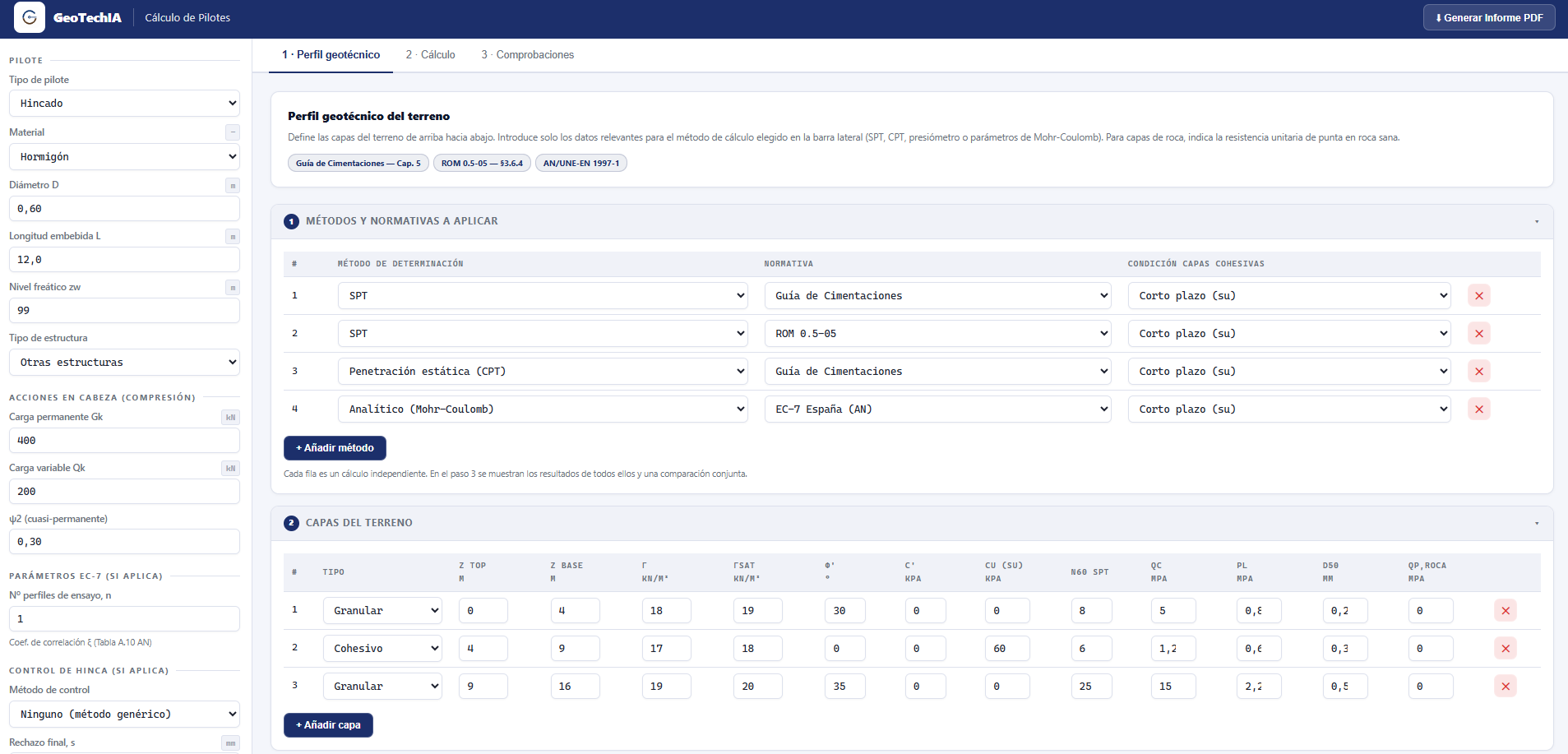

La aplicación permite introducir en el margen izquierdo la geometría y material del pilote, así como las cargas actuantes en cabeza del mismo para su verificación. Tras esto, se seleccionan los métodos de cálculo deseados y la normativa a aplicar en cada uno de ellos.

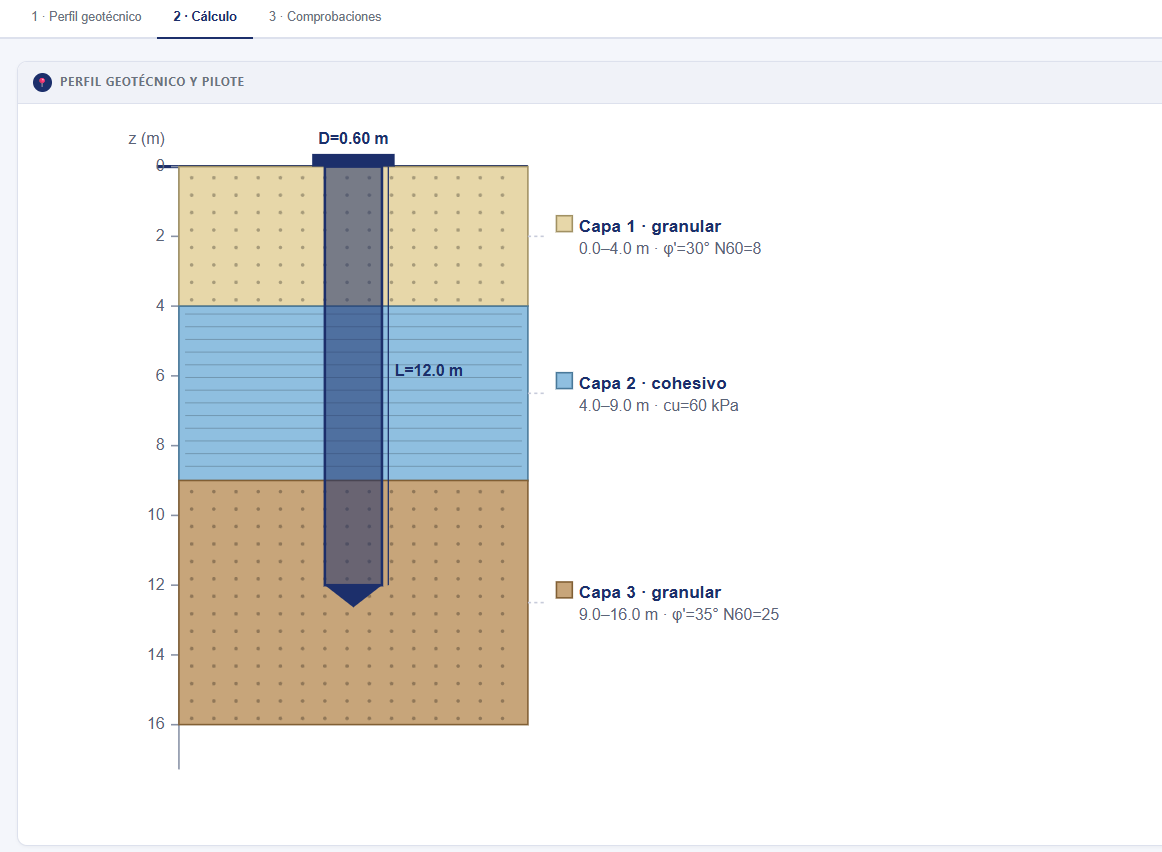

Los perfiles geotécnicos pueden incorporarse directamente a partir de campañas de reconocimiento, utilizando información procedente de ensayos SPT, CPTu, presiómetro o parámetros obtenidos mediante ensayos de laboratorio.

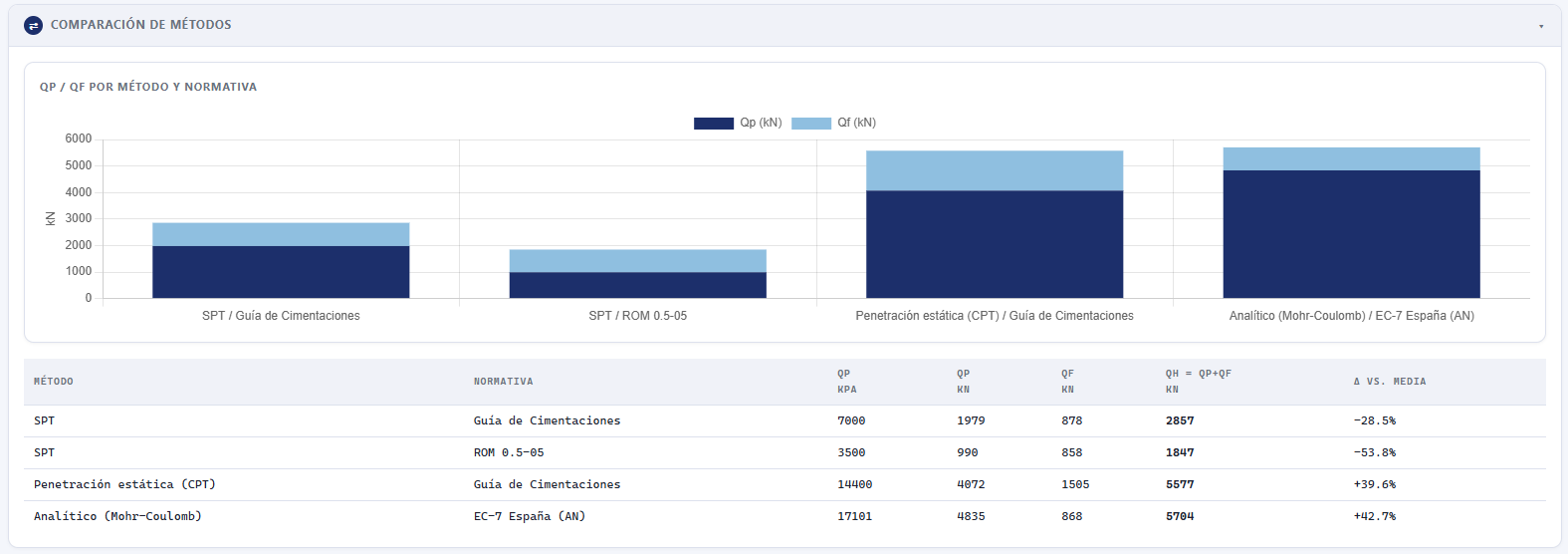

Una vez introducida la información, la herramienta calcula automáticamente la resistencia por punta y la resistencia por fuste mediante todas las metodologías seleccionadas, permitiendo comparar los resultados obtenidos por cada una de ellas.

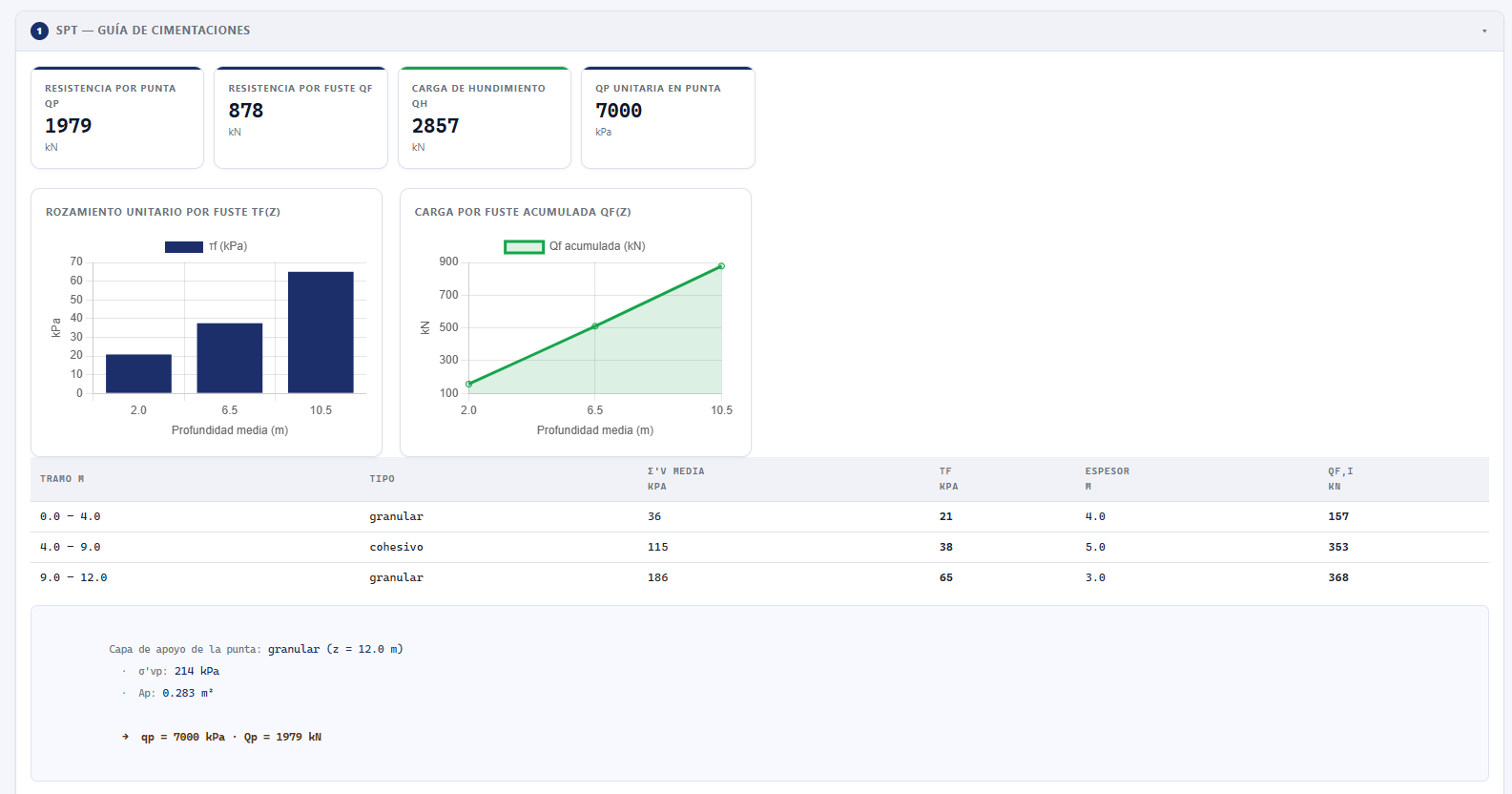

La aplicación identifica las hipótesis empleadas, aplica automáticamente los coeficientes de seguridad establecidos por la normativa seleccionada y genera tablas resumen con todos los cálculos intermedios, facilitando la revisión y trazabilidad del proceso.

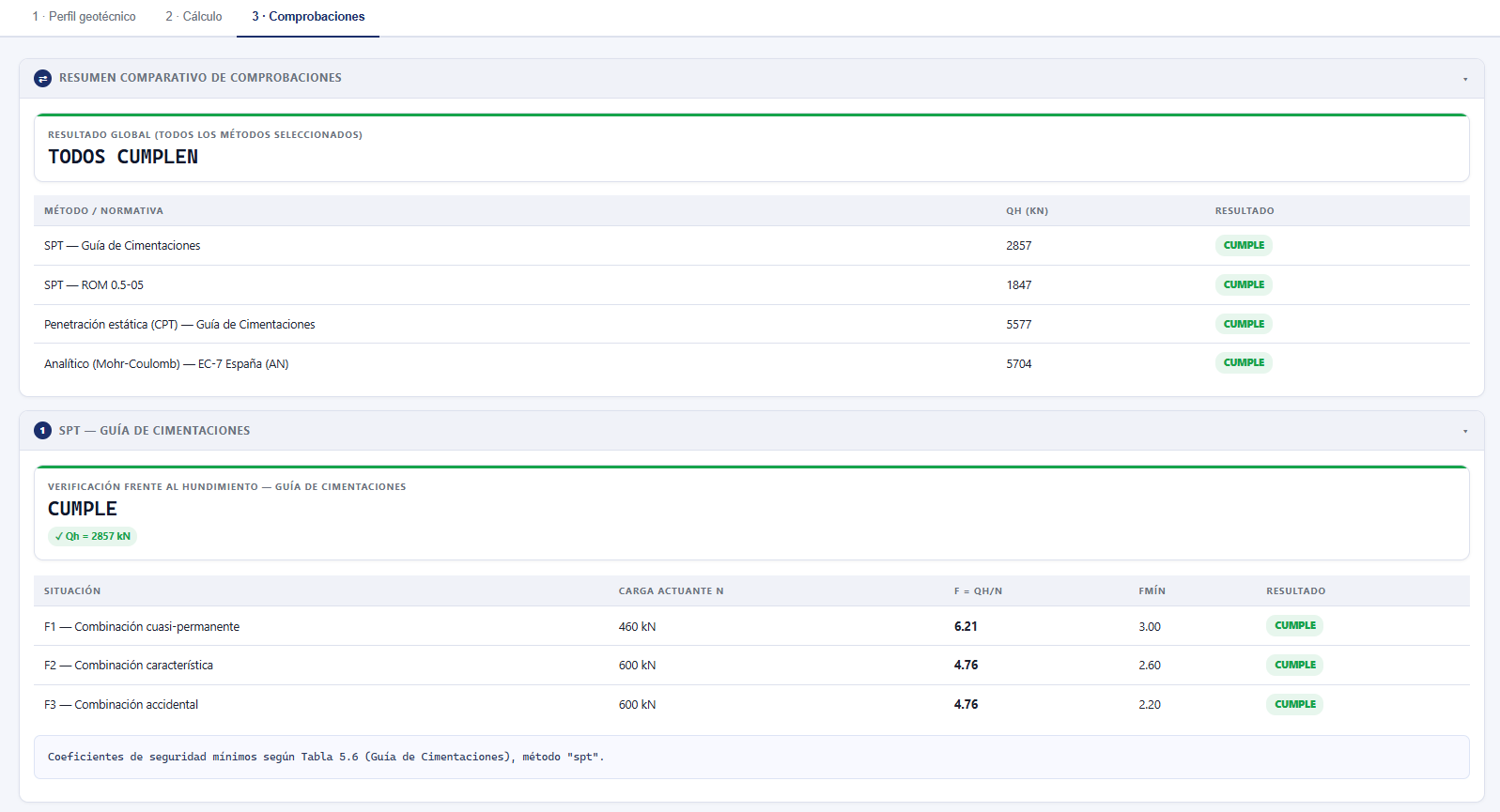

También ofrece una pestaña de verificaciones donde se pueden observar si los métodos de cálculo seleccionados cumplen con las normativas seleccionadas.

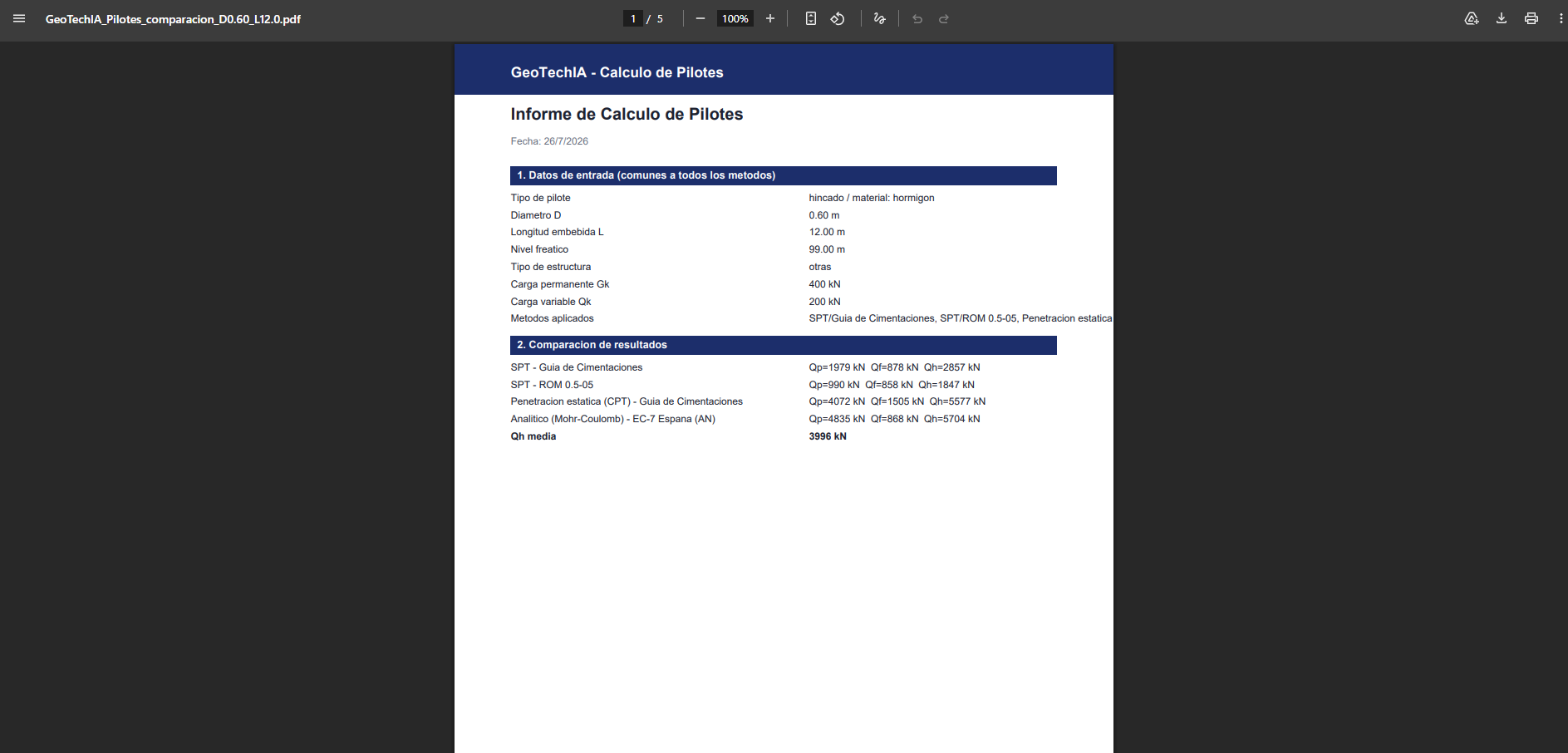

Finalmente, todos los resultados pueden exportarse automáticamente en formato PDF, generando una memoria técnica lista para incorporar en el proyecto.
Uno de los aspectos más interesantes de este enfoque es su capacidad de adaptación. La incorporación de nuevas correlaciones, metodologías de cálculo o futuras modificaciones normativas puede realizarse sin necesidad de desarrollar una nueva aplicación desde cero.
5. Conclusiones
La inteligencia artificial no modifica los fundamentos del cálculo de la capacidad portante de pilotes ni sustituye el criterio técnico del ingeniero geotécnico.
Su principal aportación consiste en facilitar el desarrollo de aplicaciones capaces de integrar múltiples metodologías dentro de un entorno homogéneo, trazable y fácilmente adaptable a diferentes normativas y procedimientos internos.
La automatización del cálculo reduce el tiempo dedicado a tareas repetitivas, mejora la consistencia de los resultados y facilita la comparación entre distintos métodos de la literatura técnica, permitiendo que el ingeniero concentre su esfuerzo en la interpretación geotécnica y en la toma de decisiones.
Este ejemplo demuestra cómo la inteligencia artificial puede convertirse en una herramienta de apoyo para desarrollar software técnico especializado, manteniendo siempre el control del proceso de diseño en manos del ingeniero responsable.
Prueba la aplicación de diseño y cálculo de pilotes
Disponible en versión web y en versión descargable, lo que permite a cualquier profesional acceder a ella, explorar sus funcionalidades y adaptarla a sus necesidades.
